主な機能
●小さなサイズと高出力密度、1Uの高さと半分の19-インチ幅のシャーシに2500Wを統合します
●電圧：80V、電流：±55a
●CC\/CV優先度
●調整可能な電圧と電流スルーレート
●CC、CV、CR、CPモード
●SEQテスト、充電\/放電テストがサポート可能
●複数の保護機能、OVP、UVP、OCP、OPP、OTP
●3。2-インチHDカラー画面情報を表示します
●lan\/rs232\/rs485\/can標準
●modbus-rtu\/は、サポート可能\/SCPI標準プロトコルを開くことができます
アプリケーションフィールド
●屋外エネルギー貯蔵、UPSなどのエネルギー貯蔵アプリケーション。
●インバーター、ドライブ、モーターコントローラーなどのモータードライブテストアプリケーション。
●電気工具、電気自動車、ドローンなどのバッテリー駆動装置。
●車両インバーター、循環ポンプ、自動車エレクトロニクスなどの新しいエネルギー車両フィールド。
関数と利点
双方向電流、ソースと負荷の間のシームレスなスイッチ
N35100シリーズDCソースは、外部電力を提供するだけでなく、電力を吸収し、電気エネルギーをグリッドにきれいに戻すこともできます。 N35100シリーズの双方向電源は、出入口と吸収電流の間でシームレスに連続的に変換でき、電圧または電流のオーバーシュートを効果的に回避します。それは、Li-Inionバッテリー、UPS、バッテリー保護ボード、その他のエネルギー貯蔵装置のテストで広く使用されています。
幅広い出力設計
N35100シリーズ双方向DC電源は、幅広い設計を採用しています。単一の電源は、定格出力電力の下でより広い範囲の電圧と電流を出力し、さまざまな電圧\/電流レベルの製品のエンジニアのテストアプリケーションシナリオを満たすことができ、実験室または自動テストシステムの購入コストとスペース占有率を大幅に削減できます。最大出力電圧と出力電流はそれぞれ80Vと55Aに達し、電源はコストを節約するためにより多くのアプリケーションをカバーできます。
CCおよびCV優先関数
N35100シリーズには、電圧ループフィードバック回路の優先順位または電流ループフィードバック回路の優先度を設定する機能があります。DUTの特性に応じてテストするための最適な作業モードを採用することができます。テストでは、現在の優先度モードを使用して、高速でスムーズに上昇する電流を取得する必要があります。

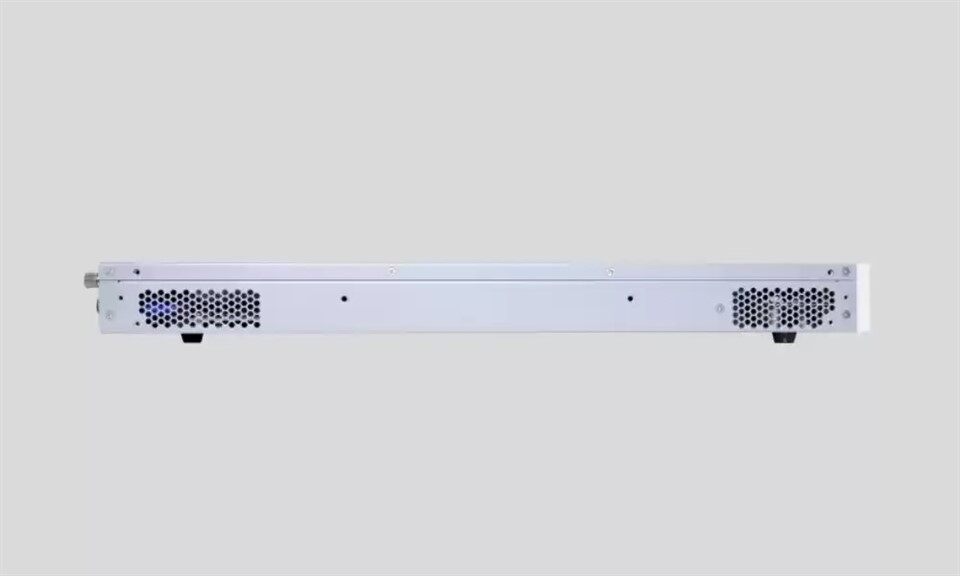

製品の寸法
